Extreme Flight Edge 540T 74"

[Алексей Арчаков]

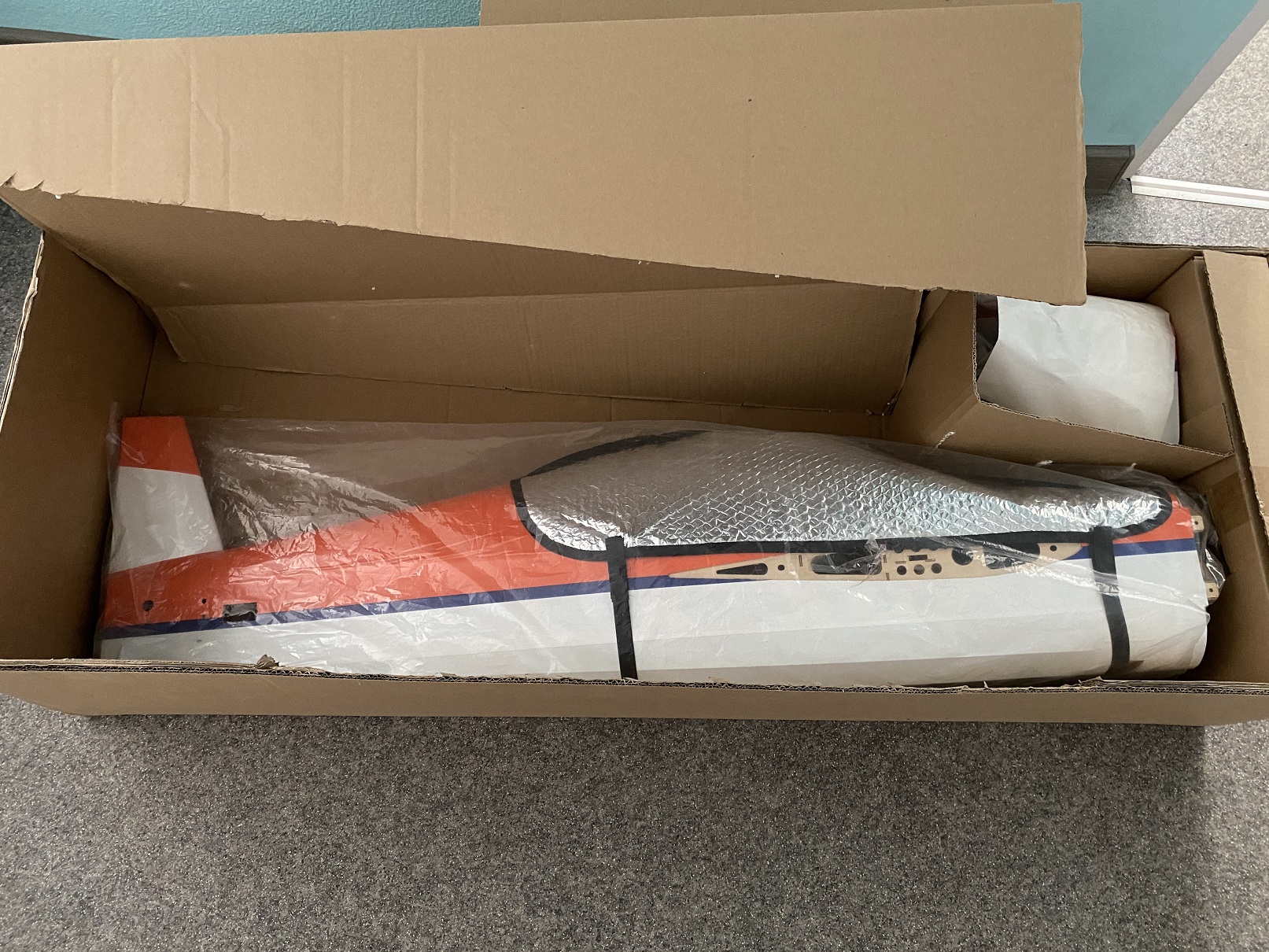

Очередной экземпляр в коллекцию. Перекуплен у другого коллекционера. Сейчас эта модель уже не выпускается, когда то пользовалась бешеной популярностью.
Итак:
Собирать буду в электроварианте 12S:

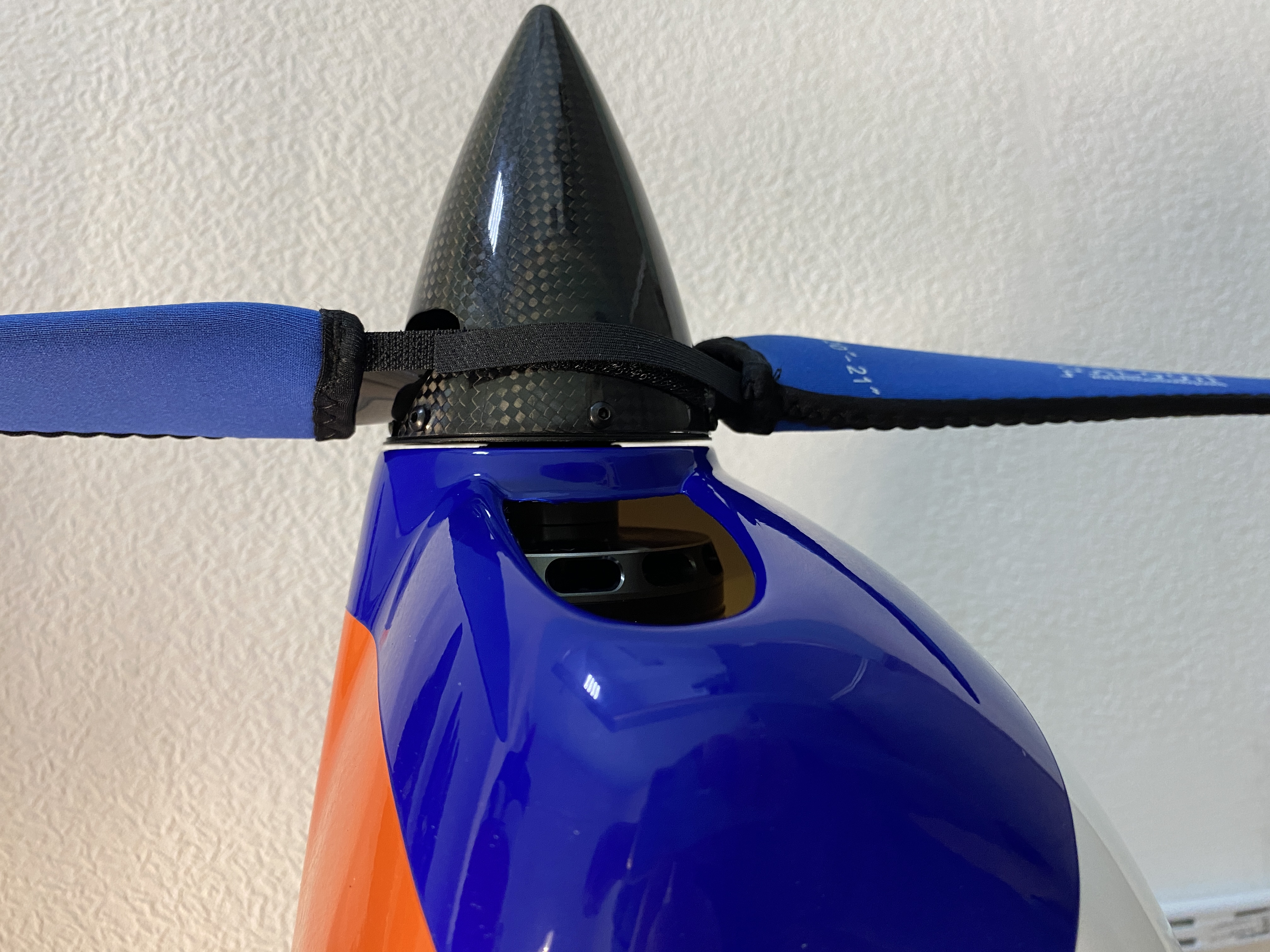

Пропеллер - 21*10 Falcon Carbon
Мотор - T-motor AT7215 KV220

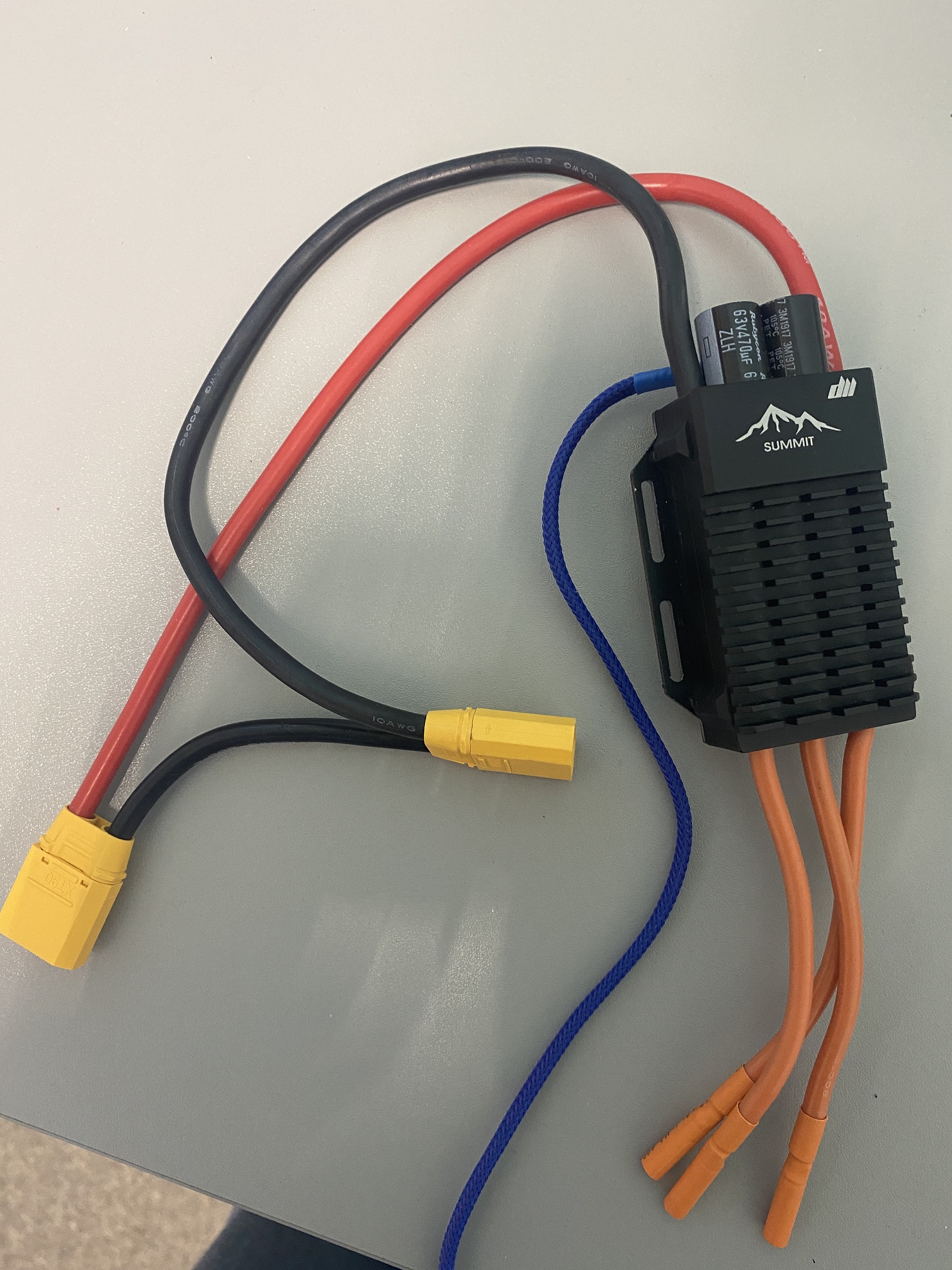

Регулятор - Dualsky Summit 120HV opto

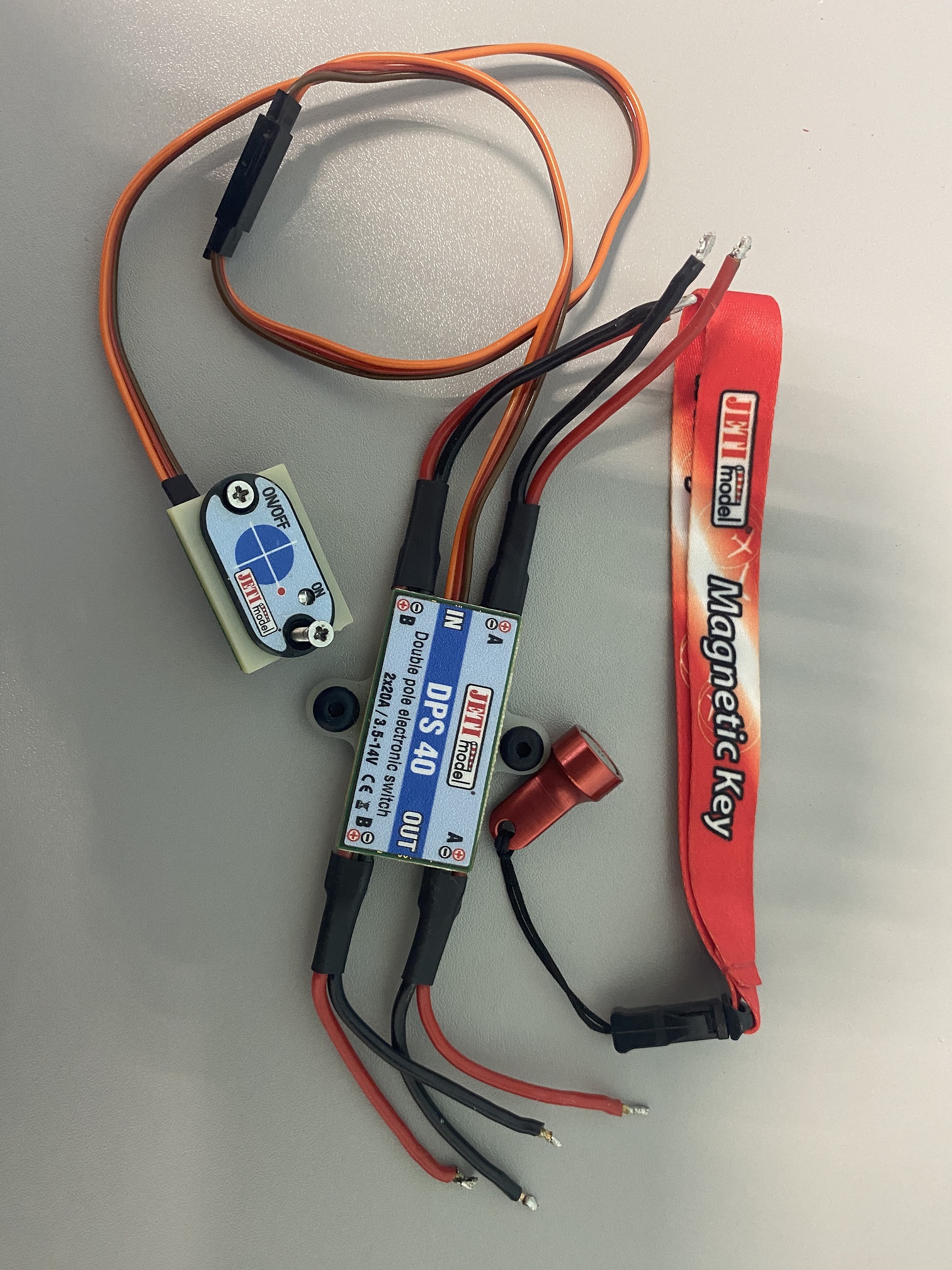

Бортовой выключатель Jeti DPS 40
С сервами пока не определился

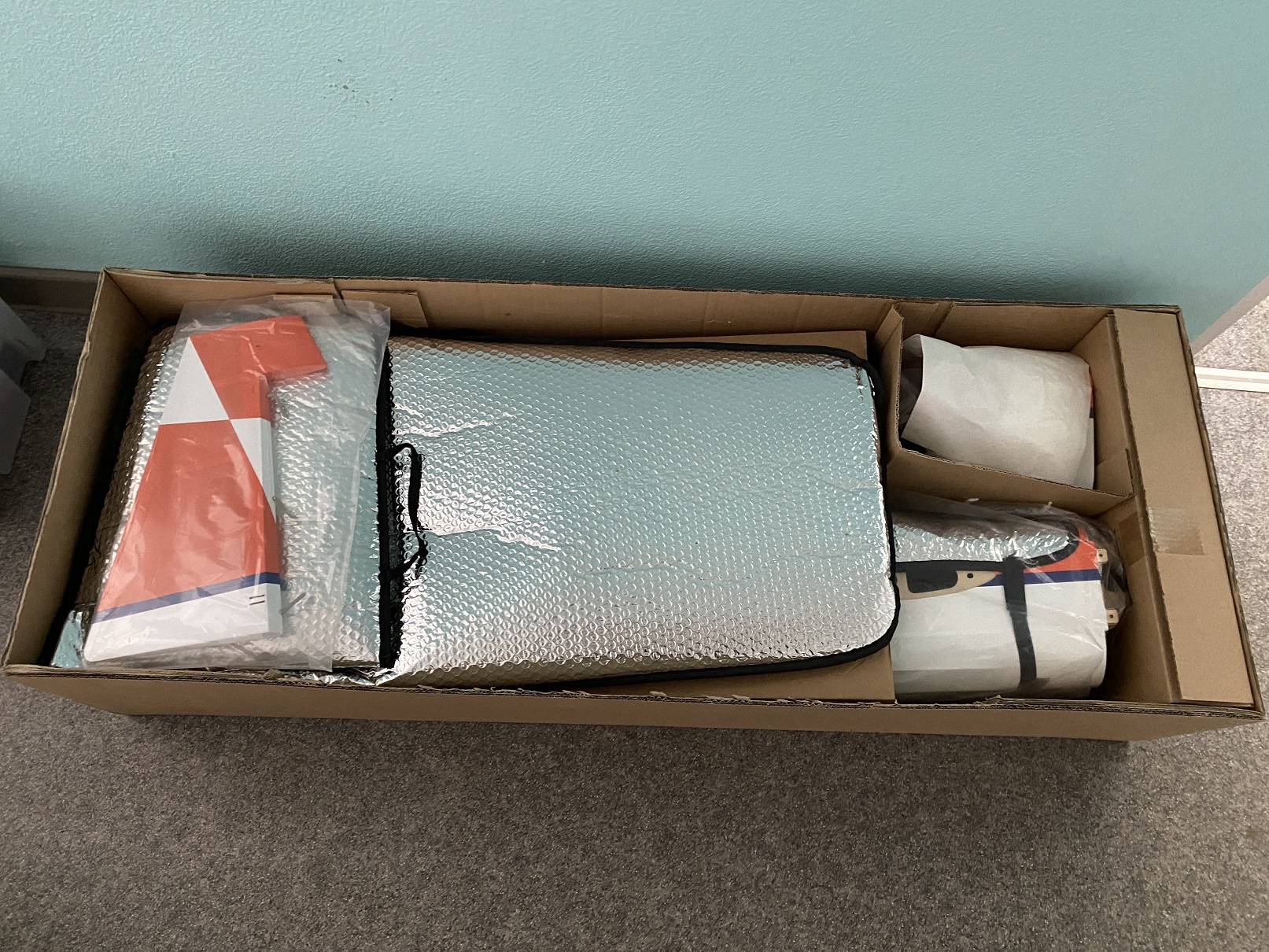

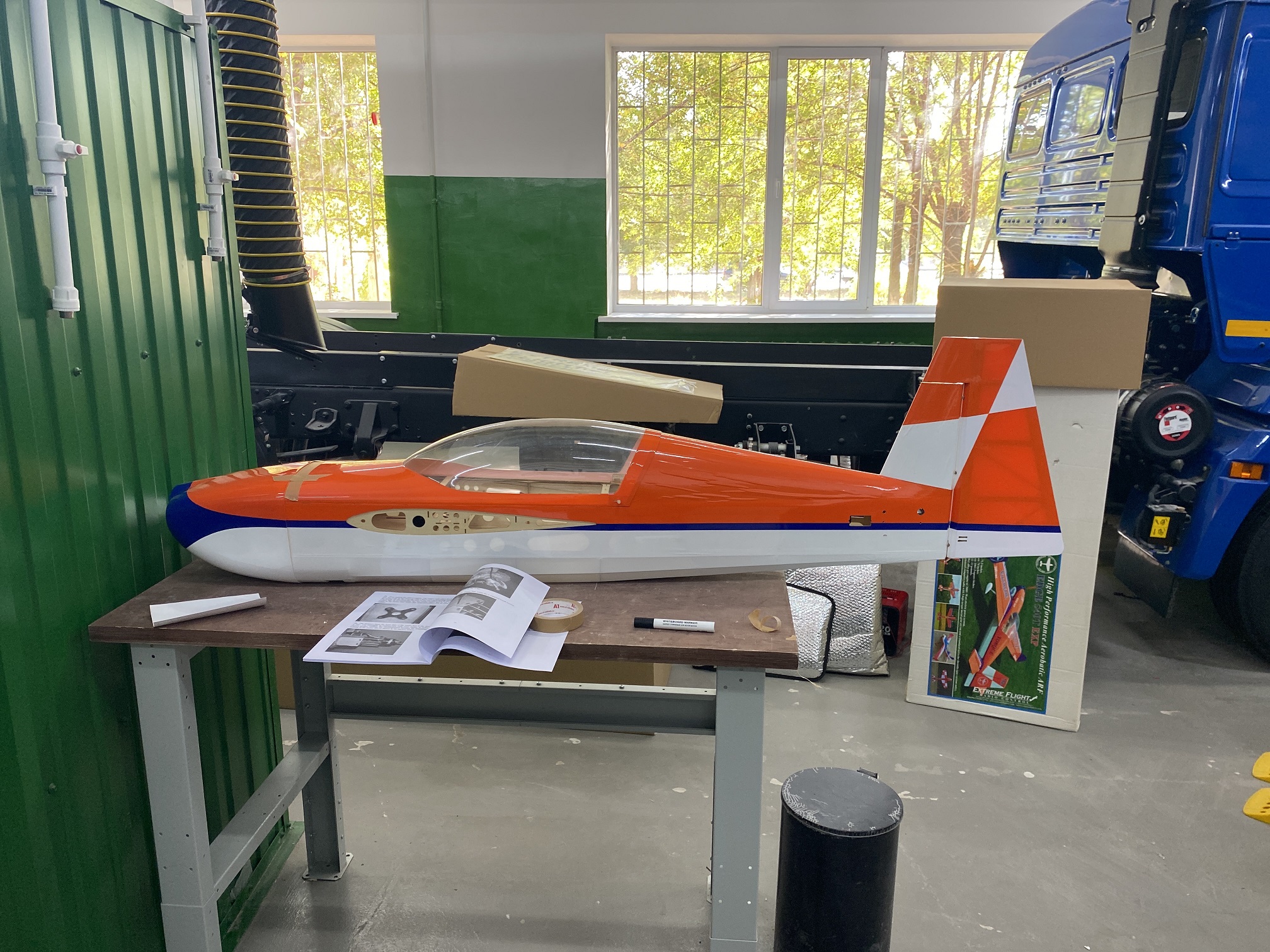

Фоточки

[Алексей Арчаков]

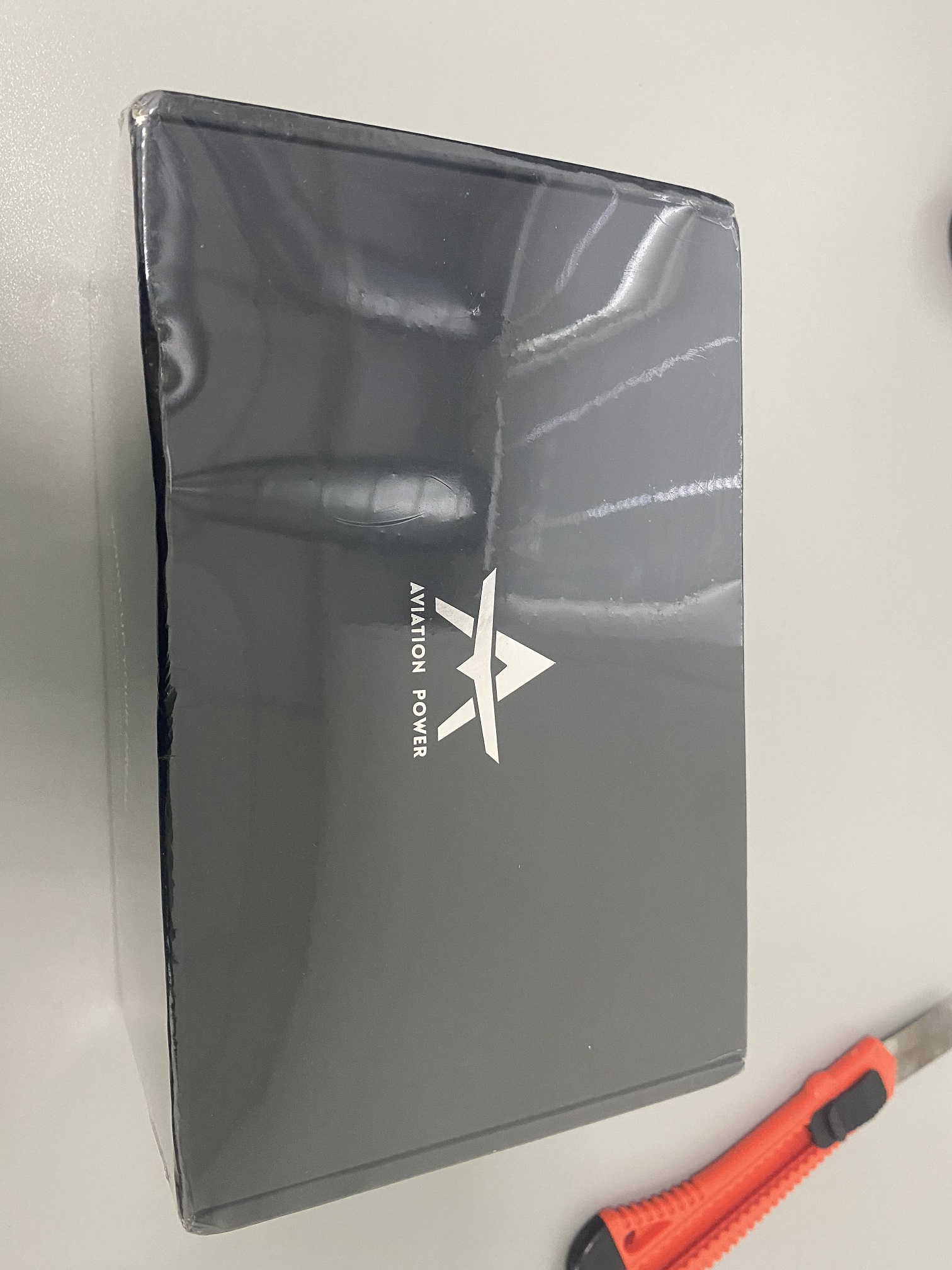

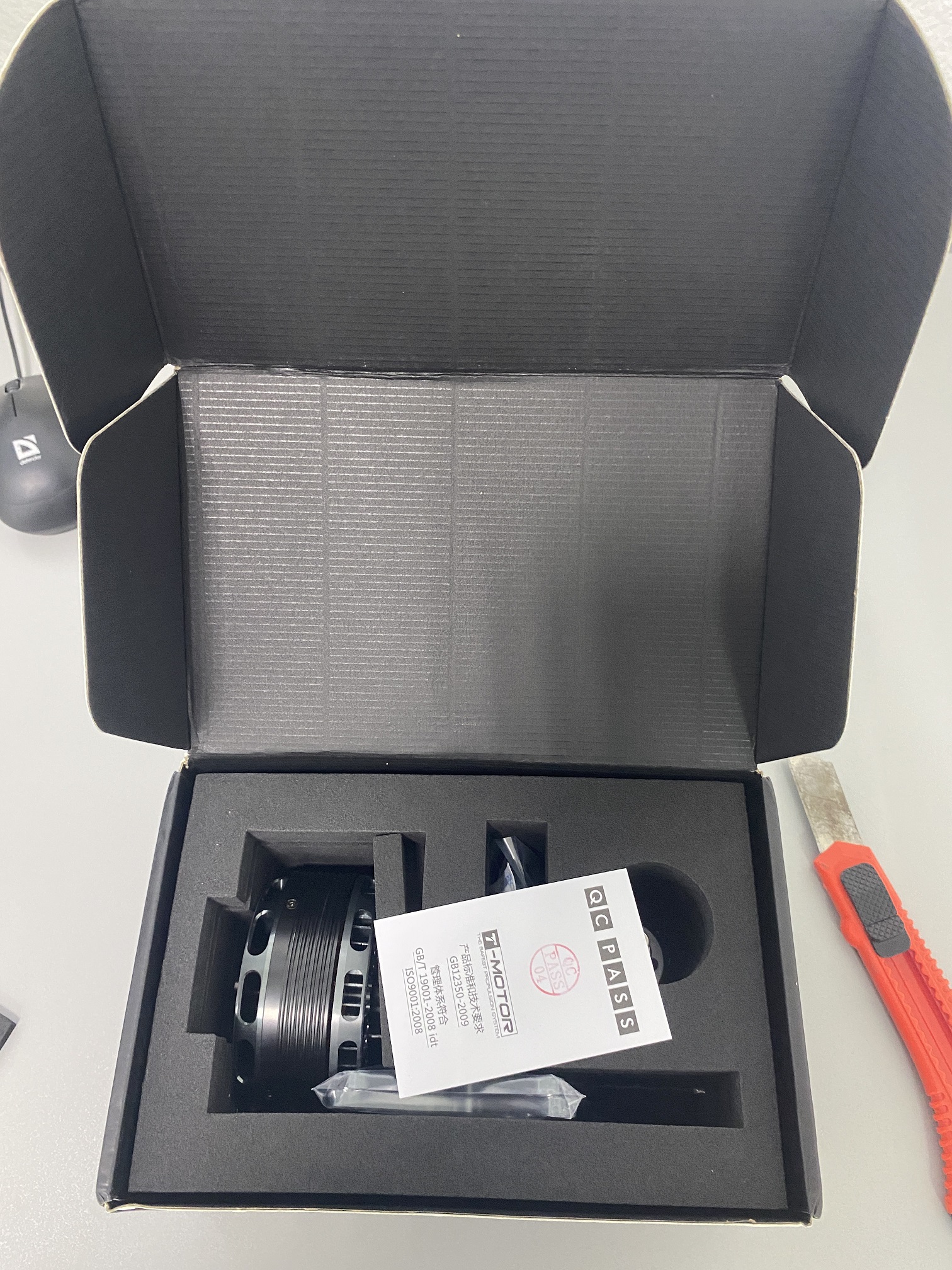

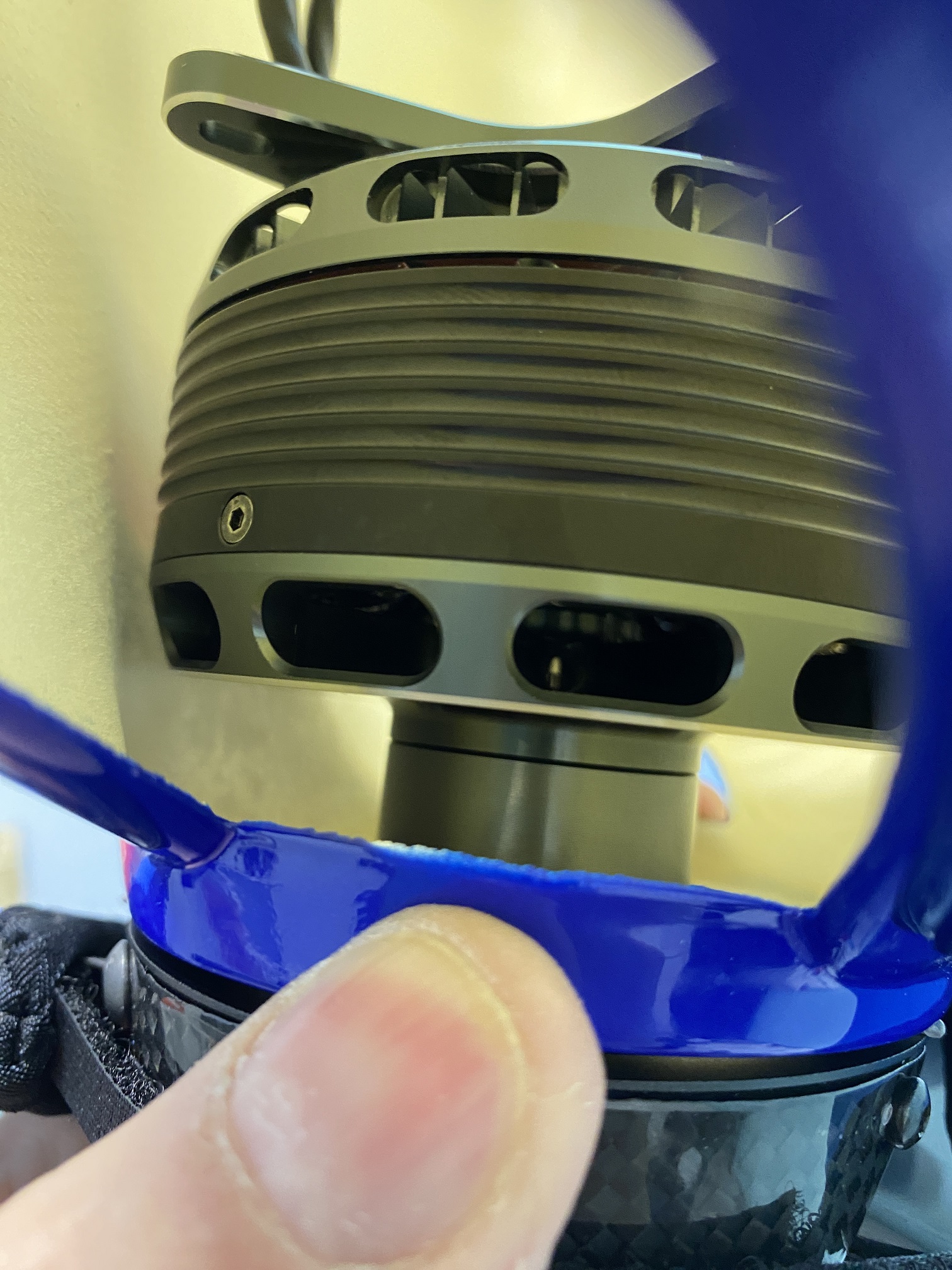

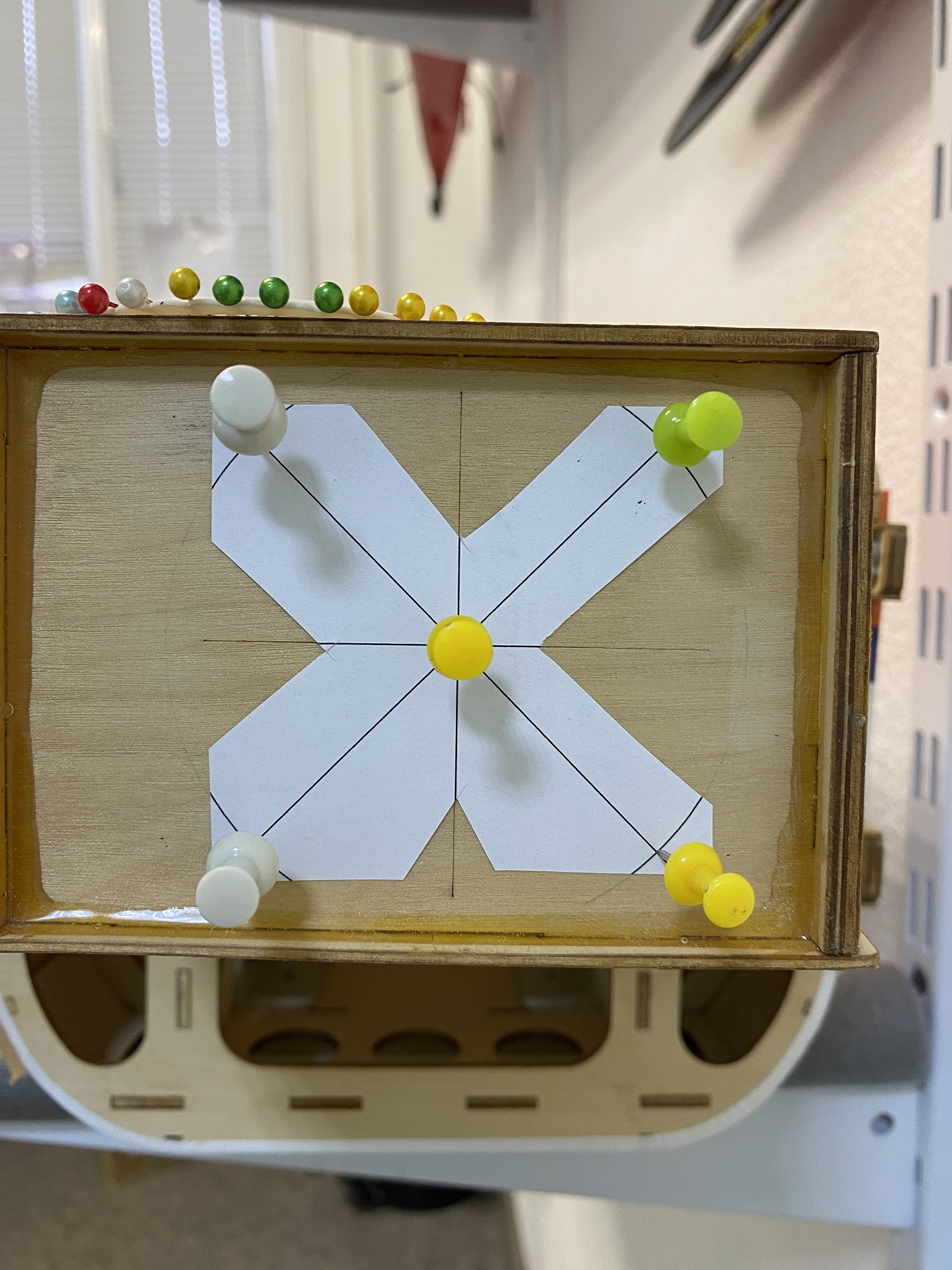

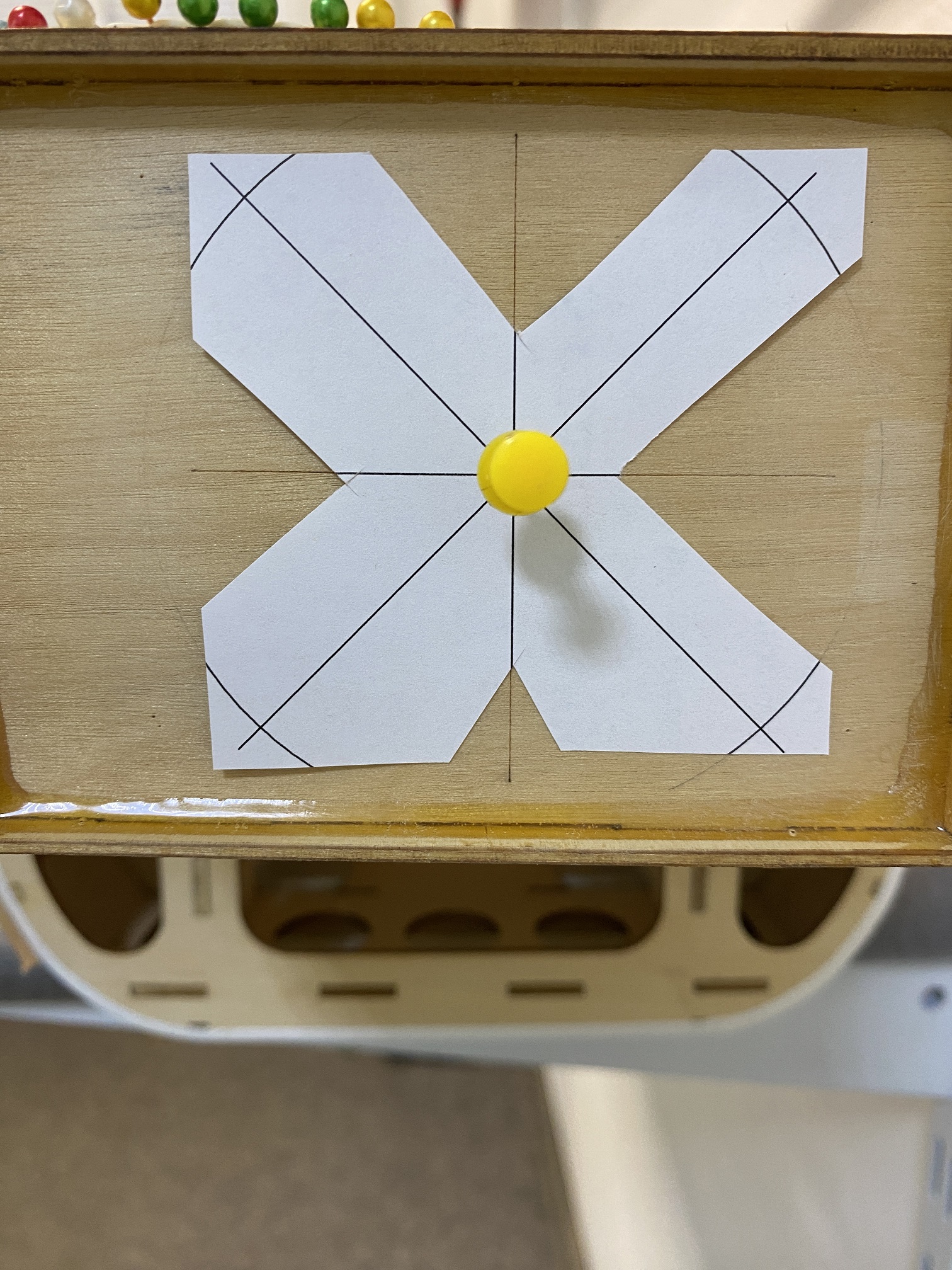

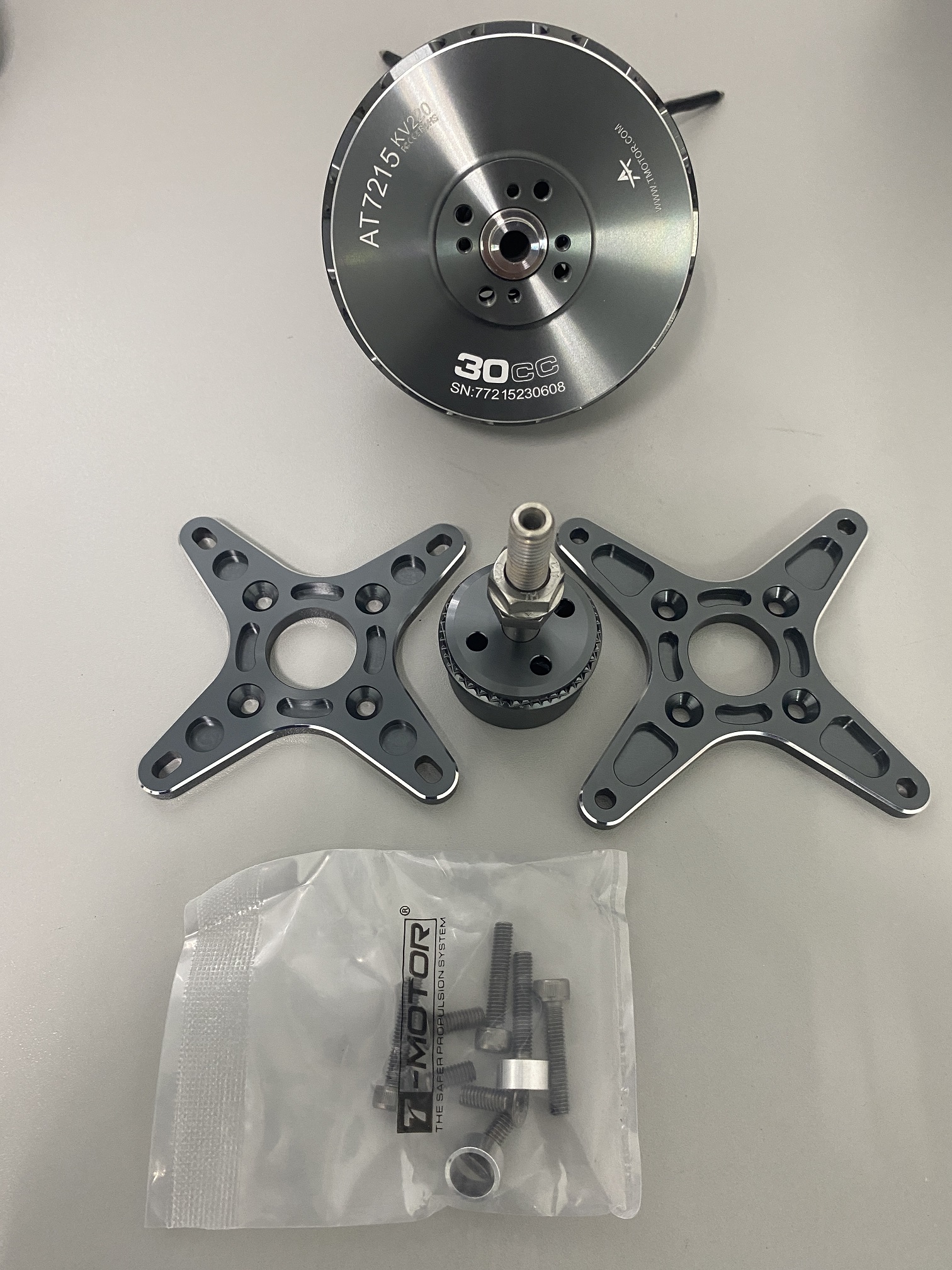

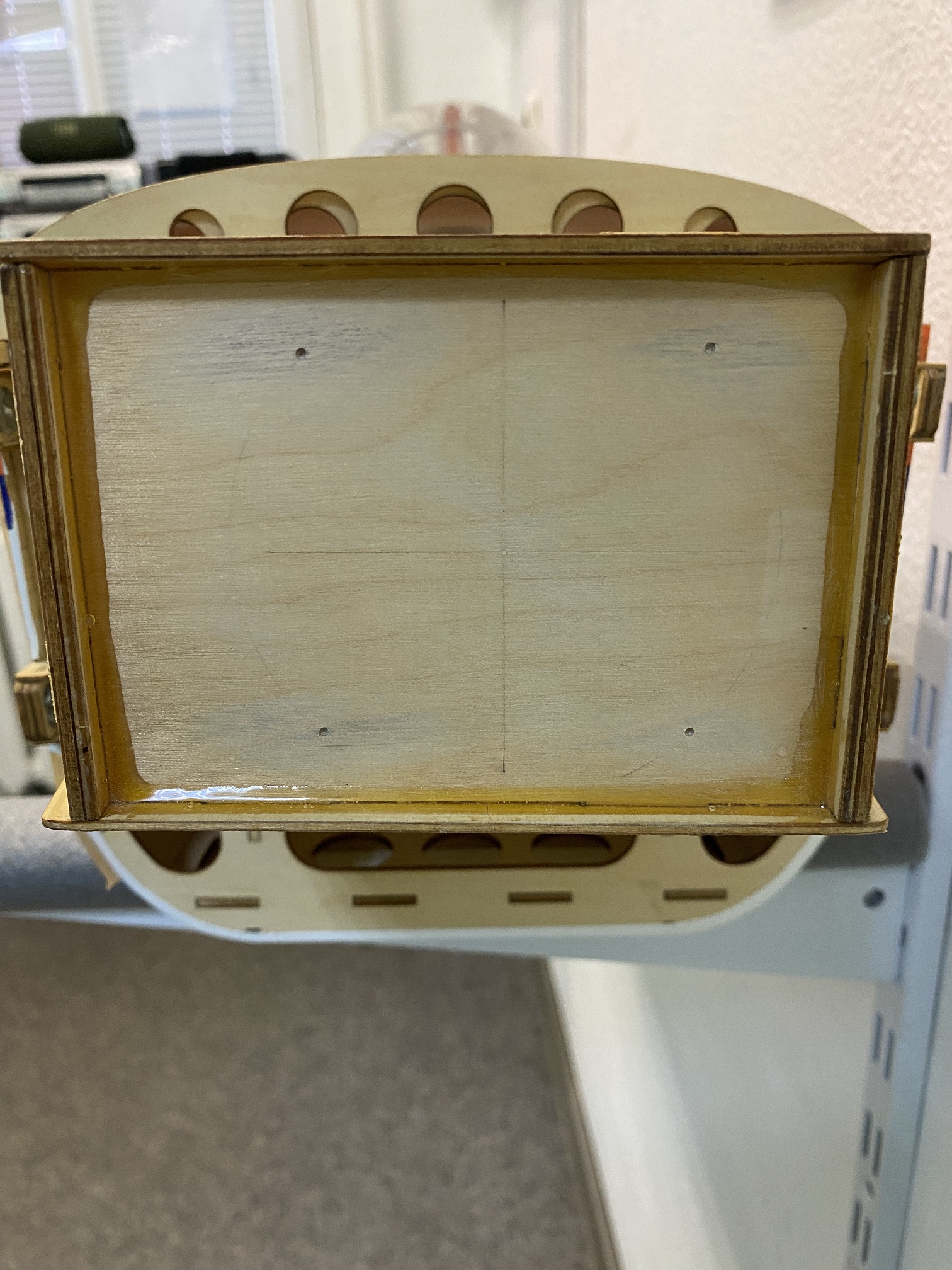

Получил мотор. Примерил под капот. Помещается с зазором не более 3-4мм. Самолет под длинный и узкий мотор, а этот короткий и широкий. В компасе начертил кружочек диаметром 80мм, распечатал, приложил к шпангоуту, "переколол" отверстия под стойки. Жду вдохновения чтобы выточить стойки.

[Алексей Арчаков]

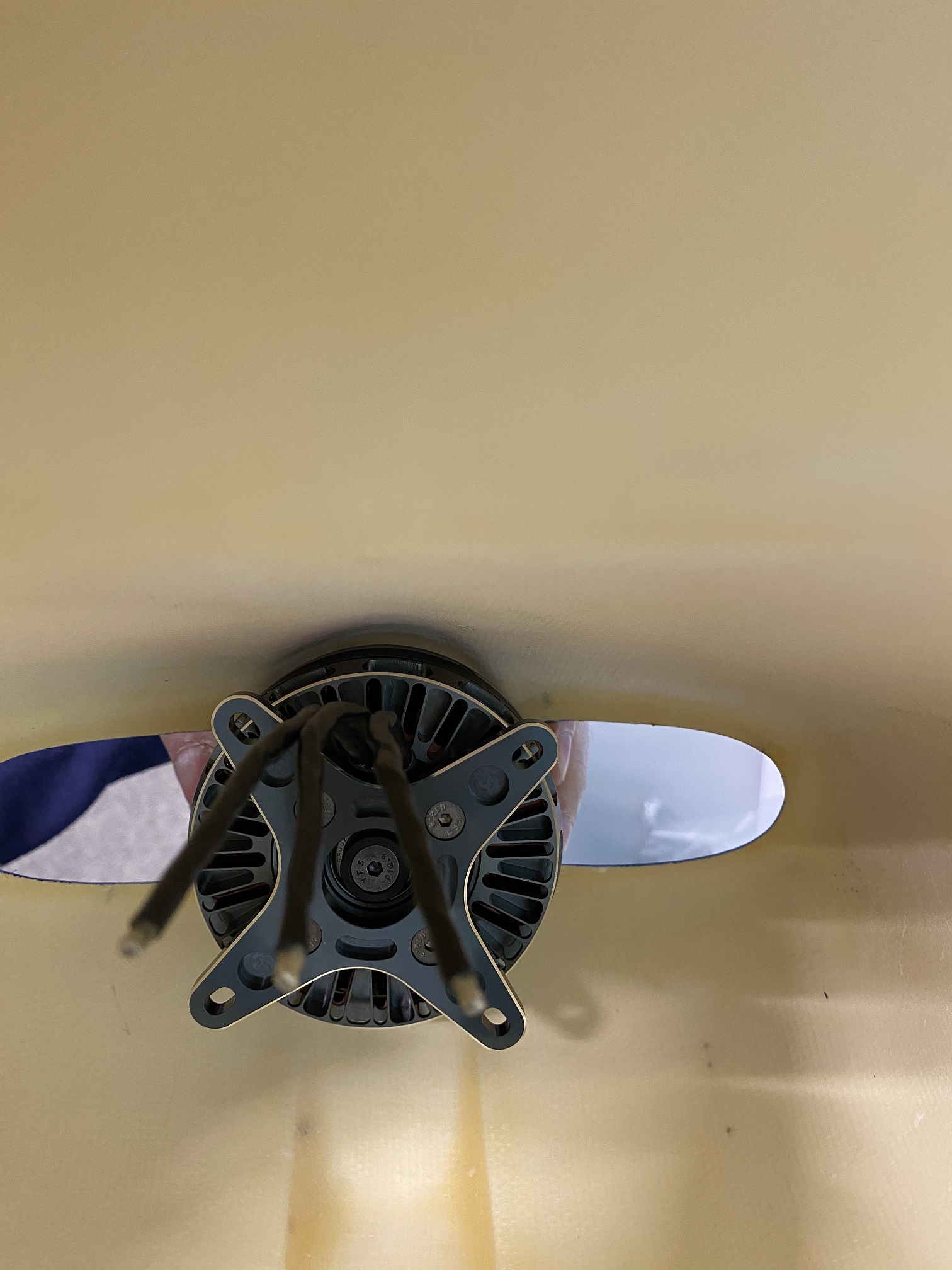

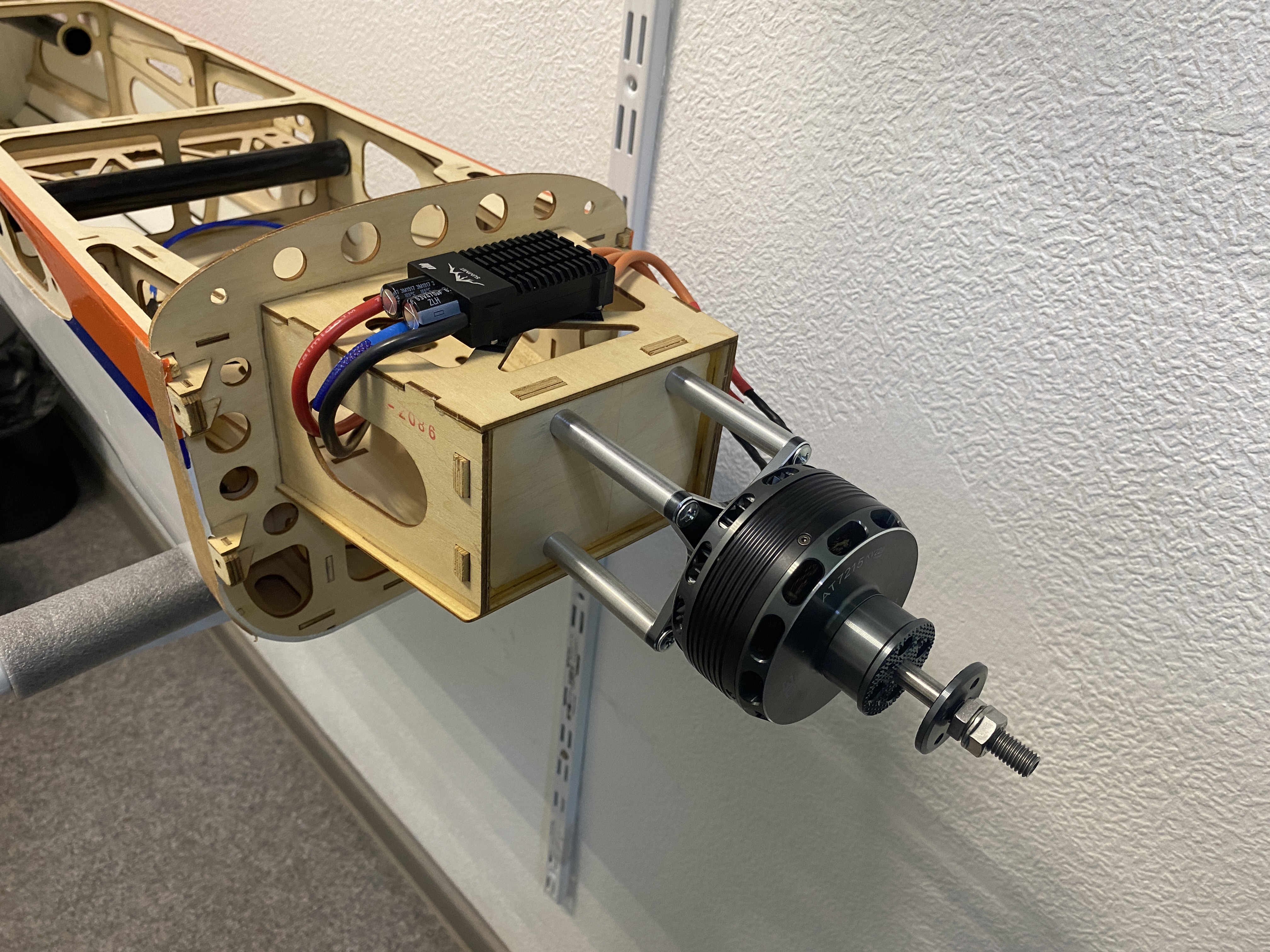

Установил моторчик.

[SHURHAND]

Леш, я не в курсе как на таких самолетах ставят моторы, но мне режет глаз длина-диаметр стоек, не будут ли они подвержены кручению, деформации геометрии при эволюциях, вибрации?

[Алексей Арчаков]

Нет, Гена, всё будет хорошо. Хоть это и самодельные стойки, их длина весьма стандартная. 59мм. Диаметр 11мм, а диаметр отверстия 4,2мм. Длинными они кажутся потому, что мотор «короткий». Раньше была длина мотора больше диаметра и стойки были короткими. А теперь наоборот, диаметр больше длины. У этого мотора крестовина крепления 80мм, а у одноклассника Sunnysky всего 44. И даже там ничего не скручивает.

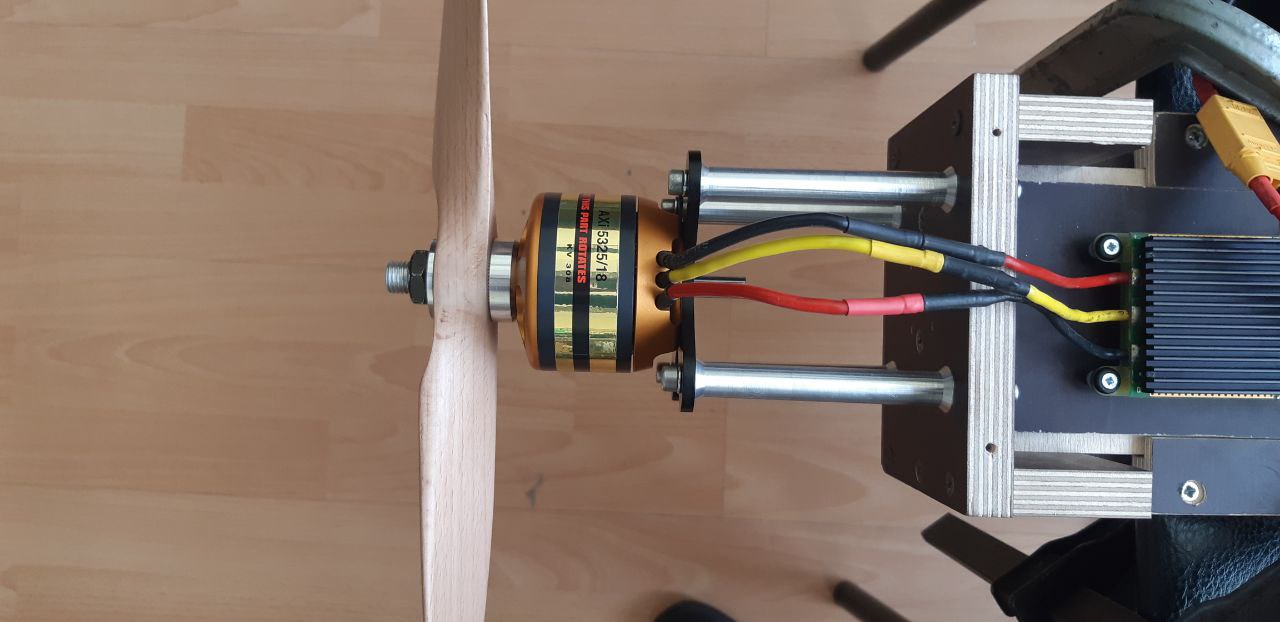

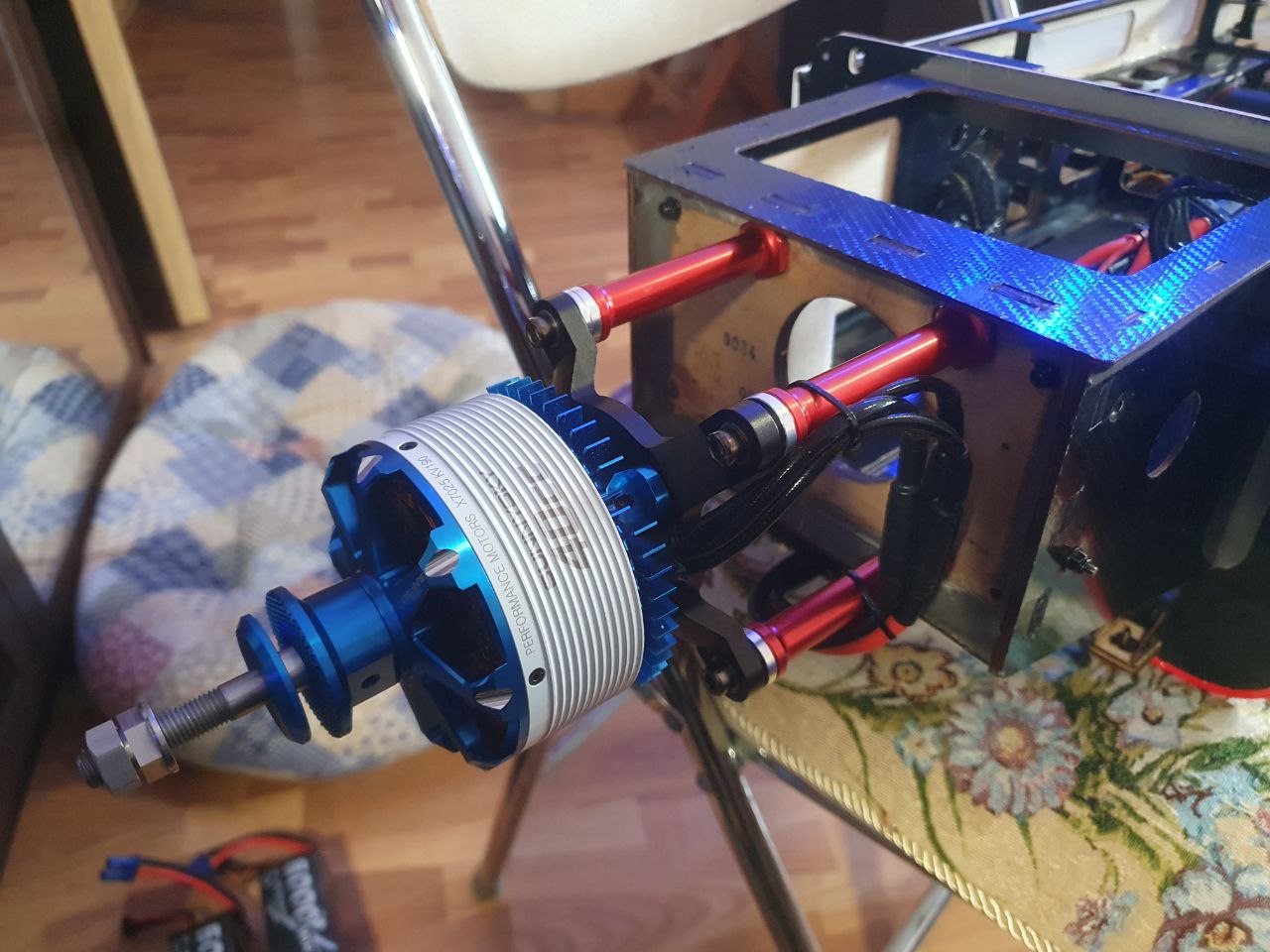

Несколько фото других самолетов для примера

[Алексей Арчаков]

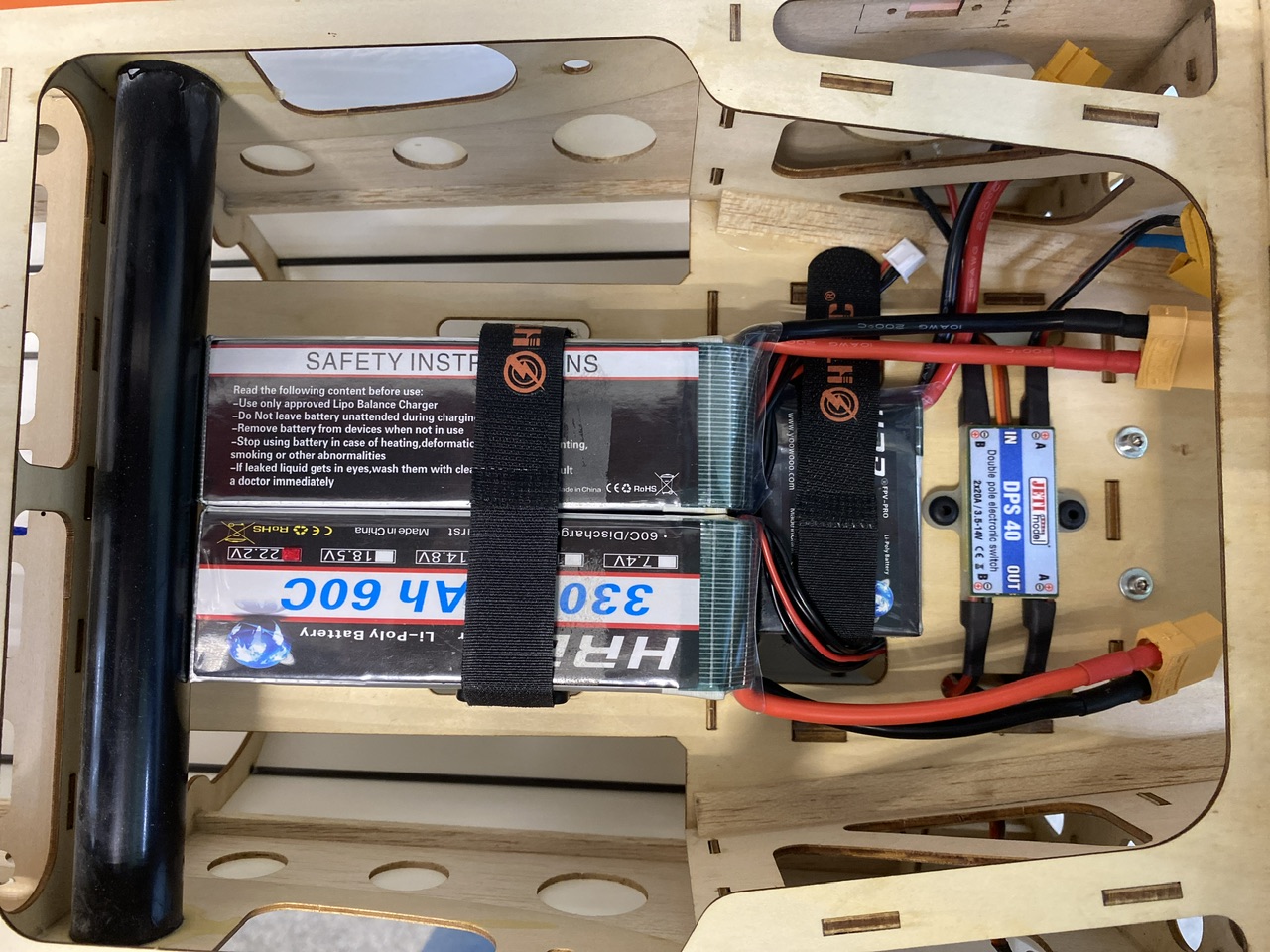

Такой маленький самолет, что ничего не помещается

phpBB [media]

Как вам звук?

[mapers3]

Алексей, у кого ты их находишь? Я тоже хочу ...

[Алексей Арчаков]

Если вдруг что то попадается, я дам тебе знать.

[Алексей Арчаков]

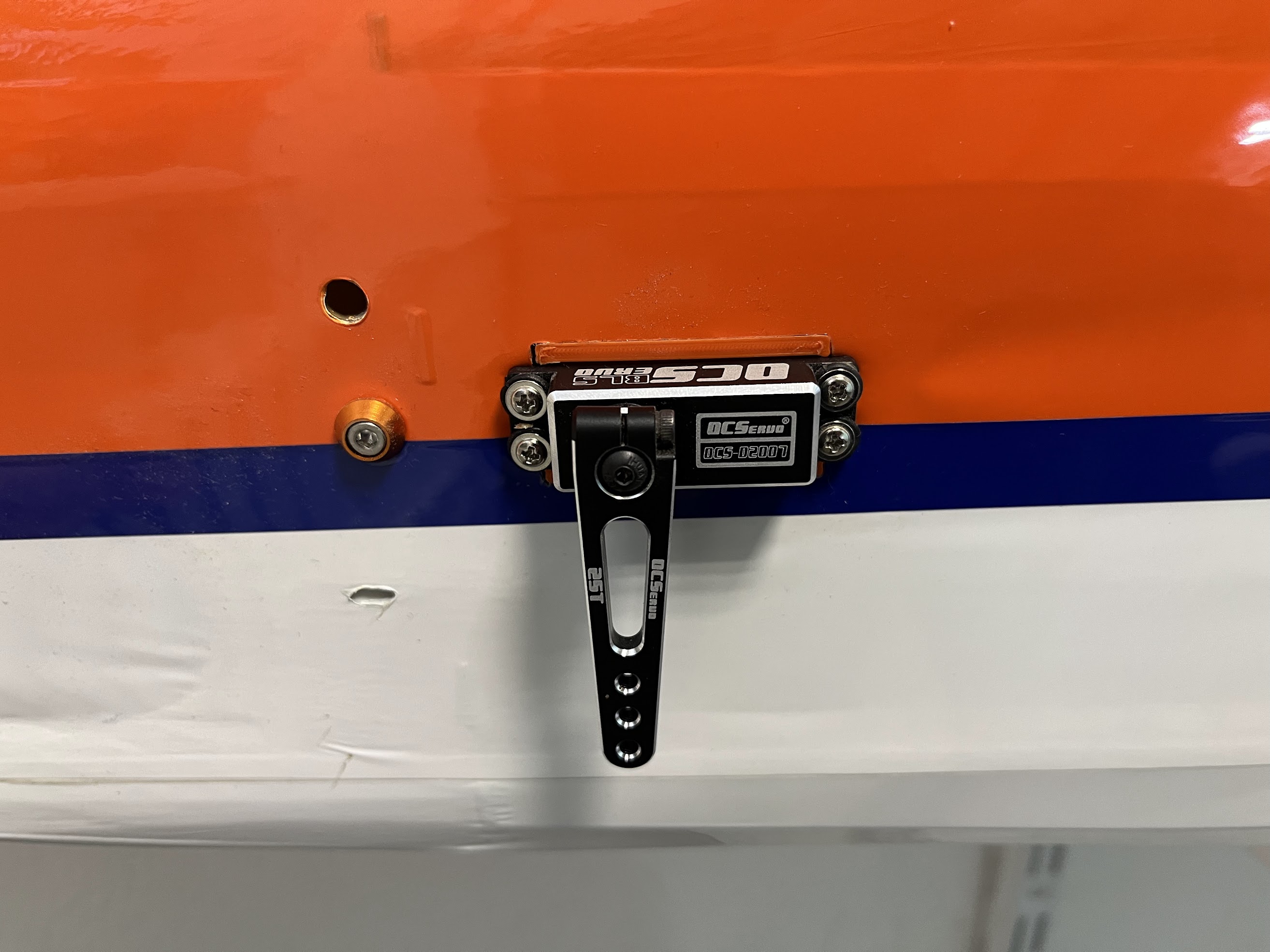

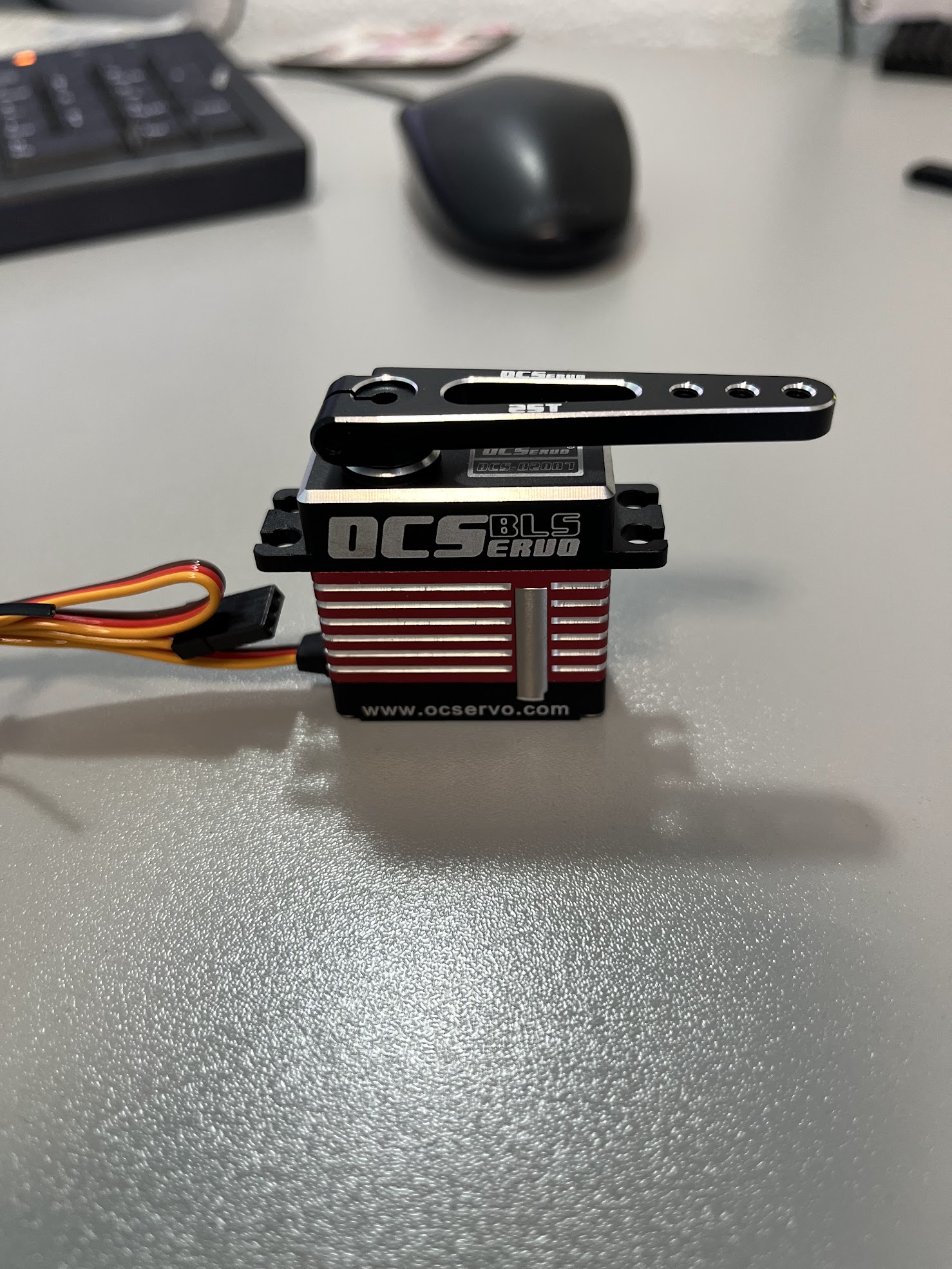

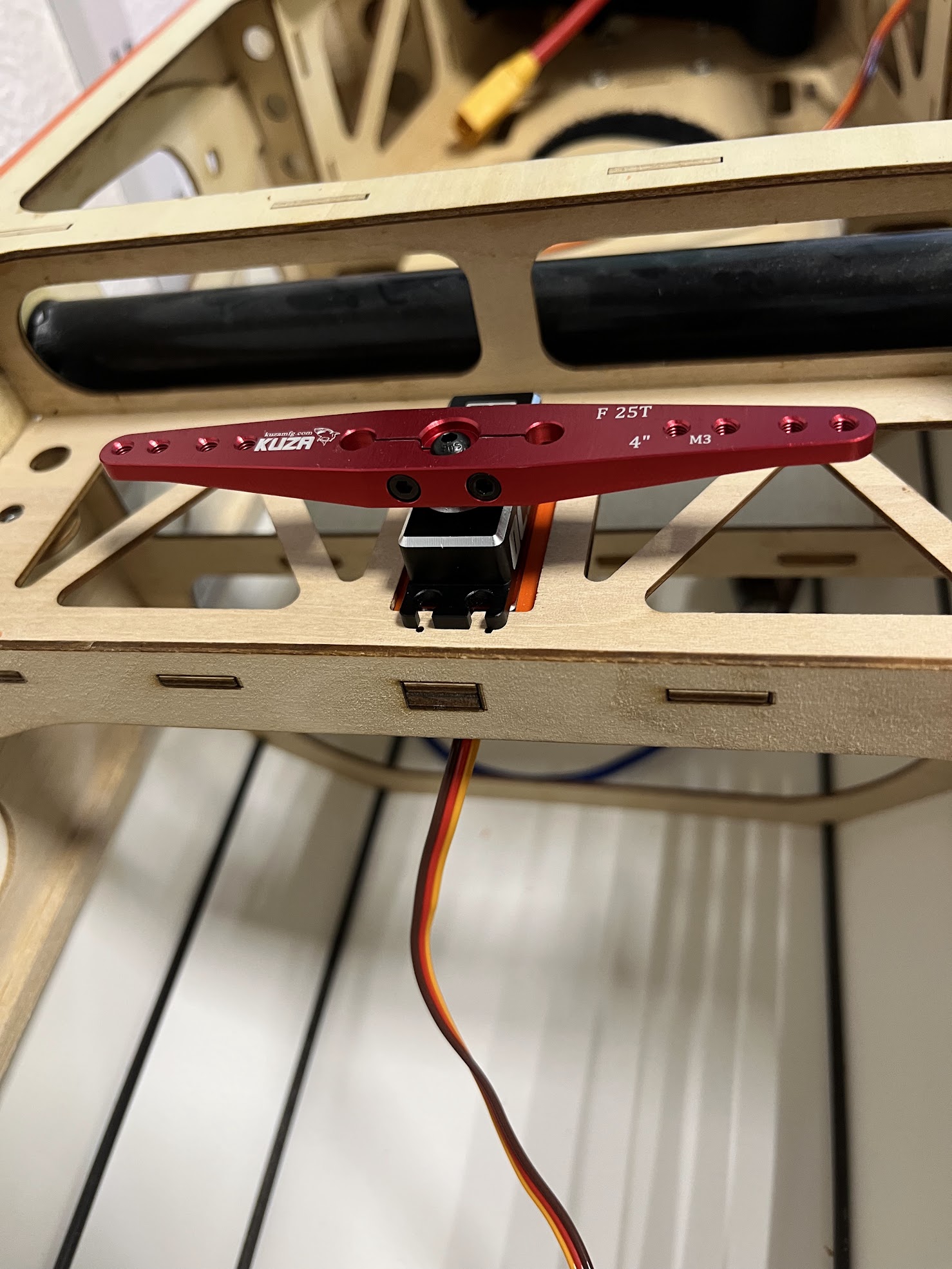

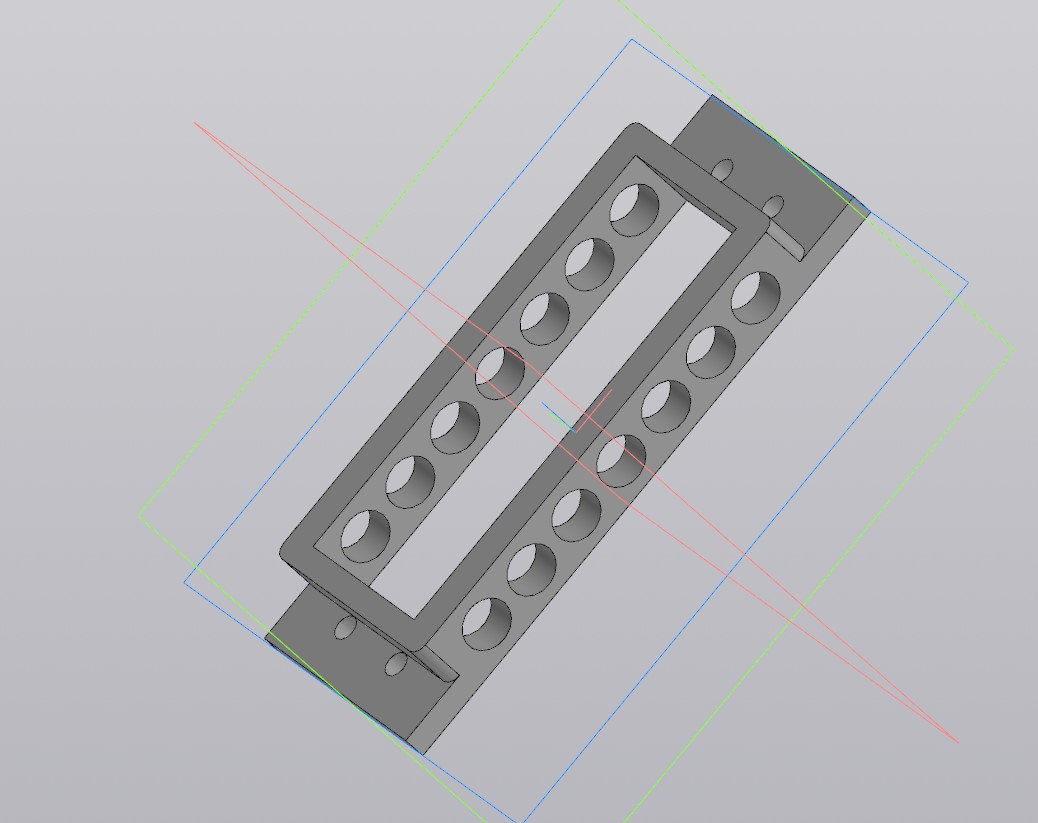

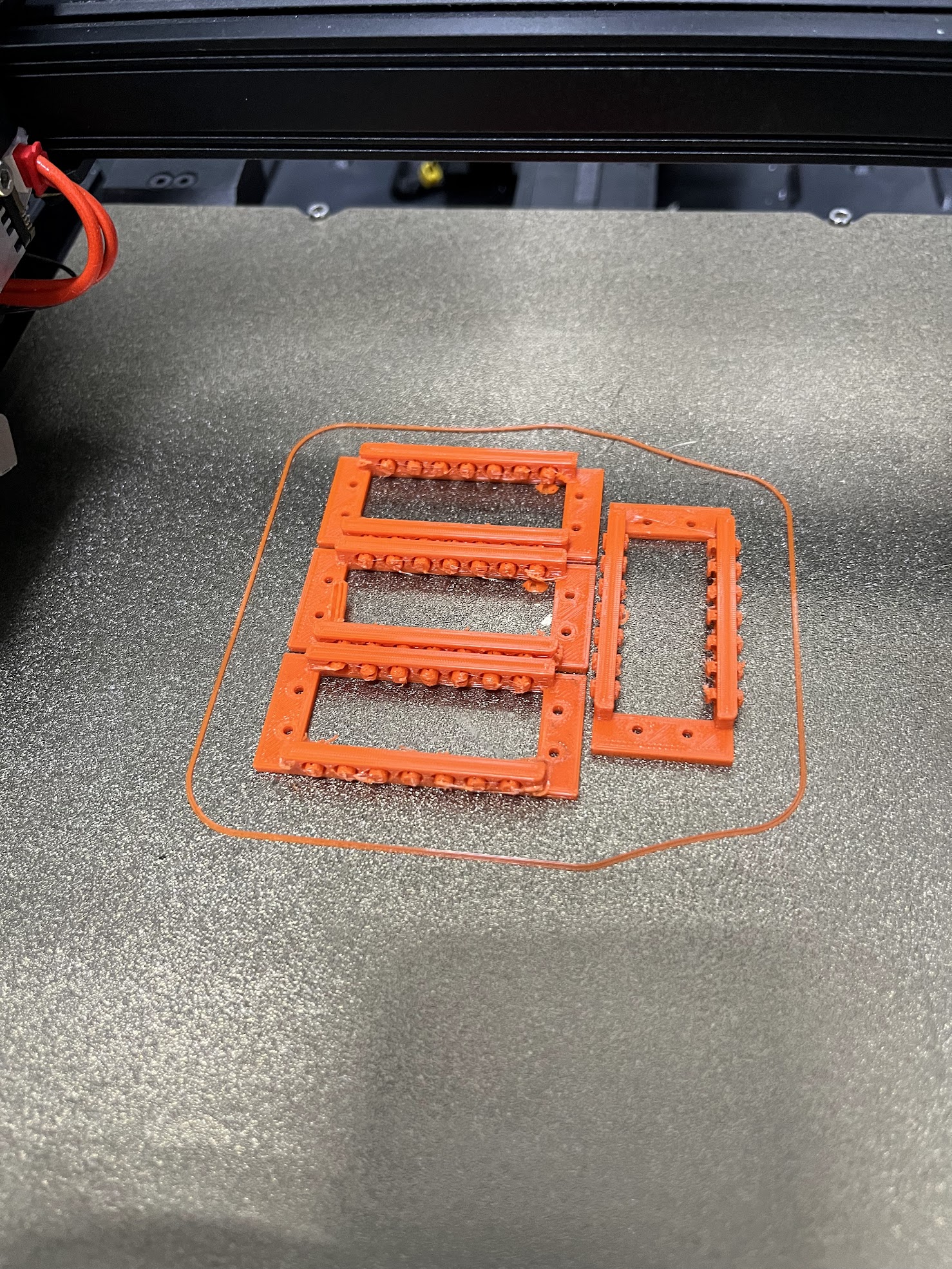

В виду того, что посадочные места для серво имеют стандартный размер 20х40 мм, а необходимым моментом обладают современные серво меньших размеров, были изготовлены переходные установочные рамки и в них установлены сервоприводы.
